Автоматизированное проектирование чертежей КМД в 3D модели
ЭТАПЫ АВТОМАТИЗИРОВАННОЙ РАЗРАБОТКИ ДЕТАЛИРОВОЧНЫХ ЧЕРТЕЖЕЙ МЕТАЛЛИЧЕСКИХ КОНСТРУКЦИЙ (КМД):

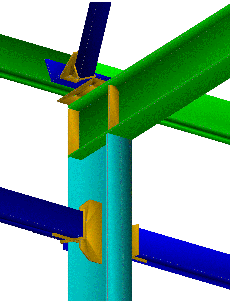

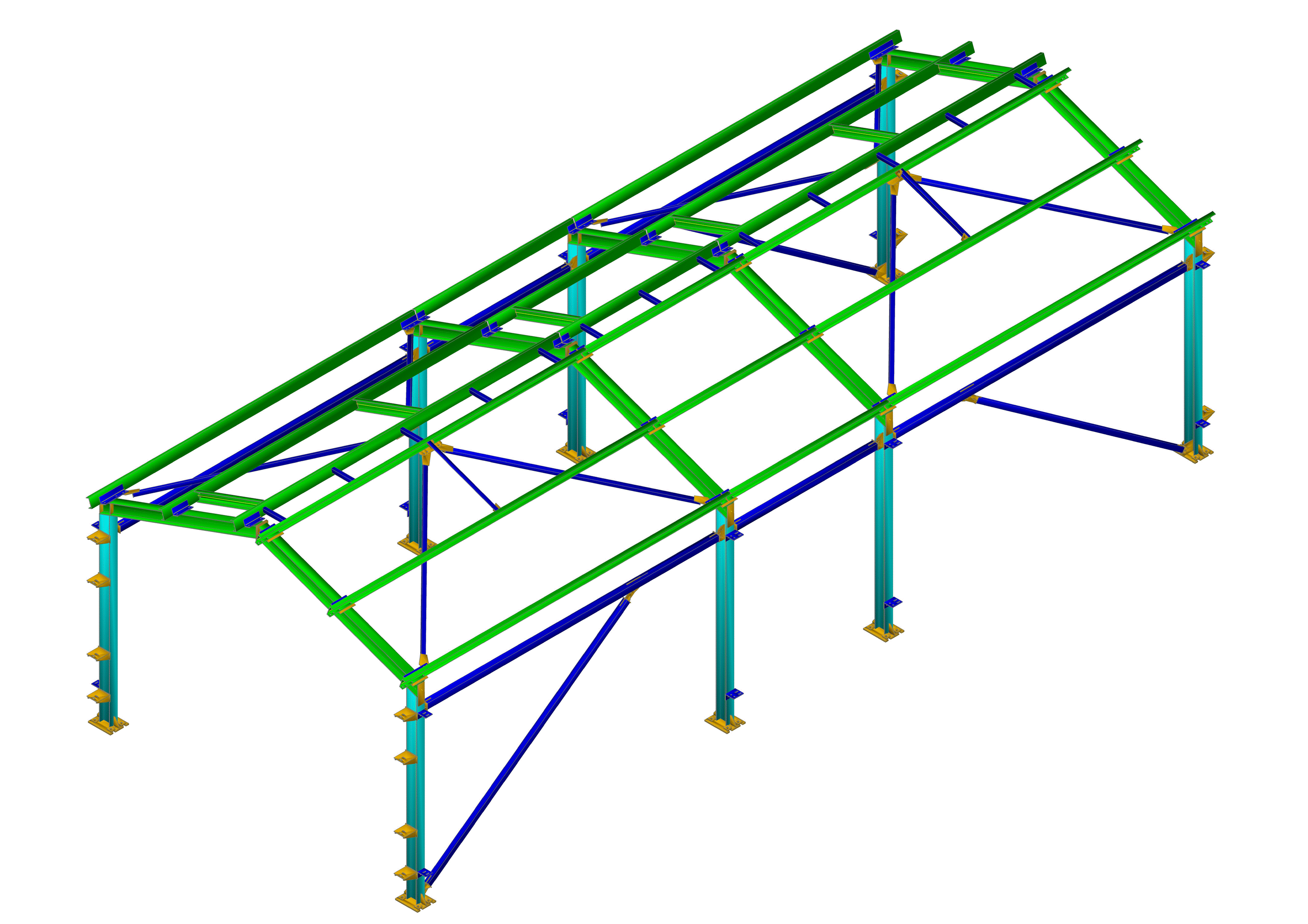

1. Построение 3D модели здания/сооружения по полученным от Заказчика чертежам КМ

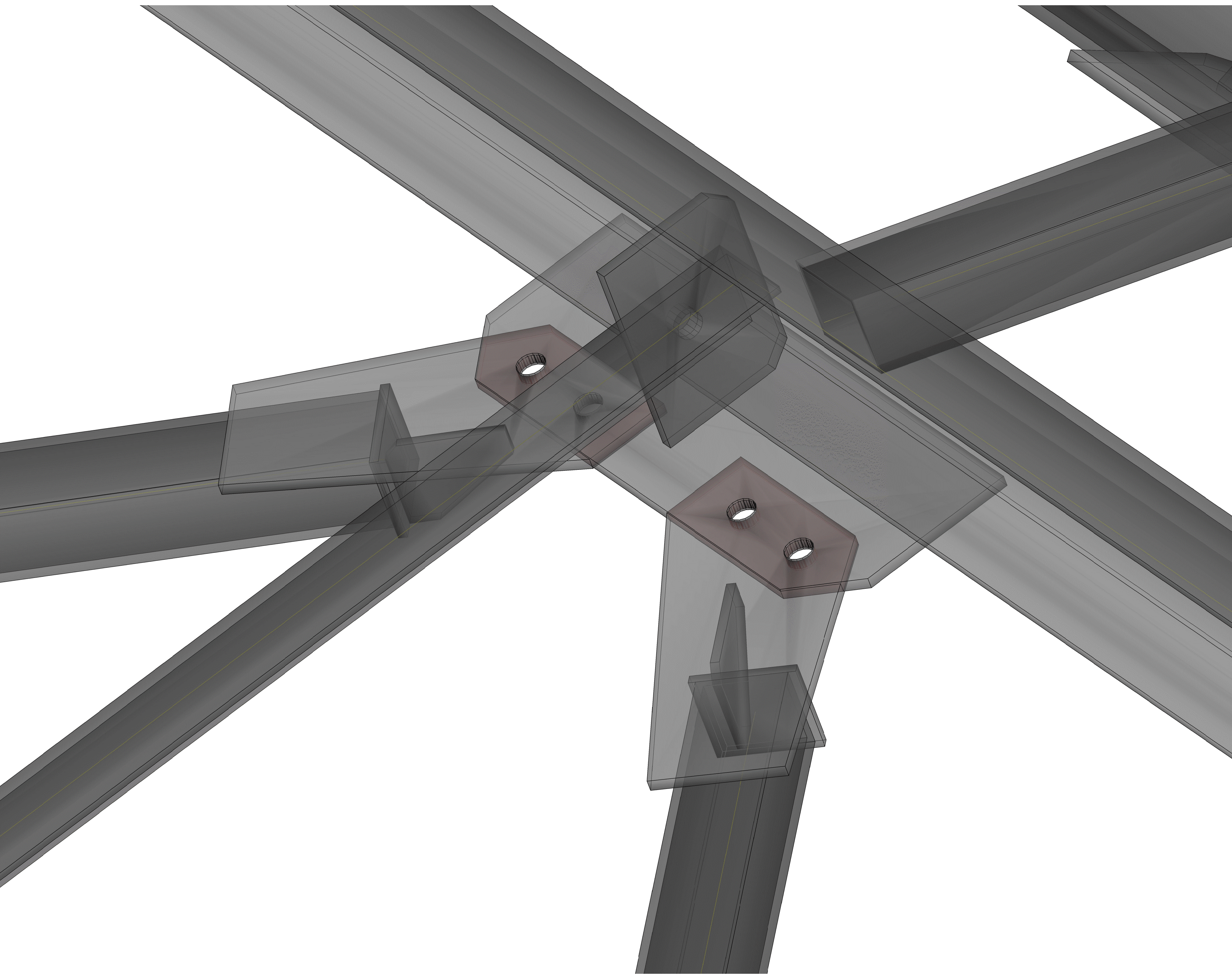

2. Проверка коллизий/пересечений элементов металлоконструкций

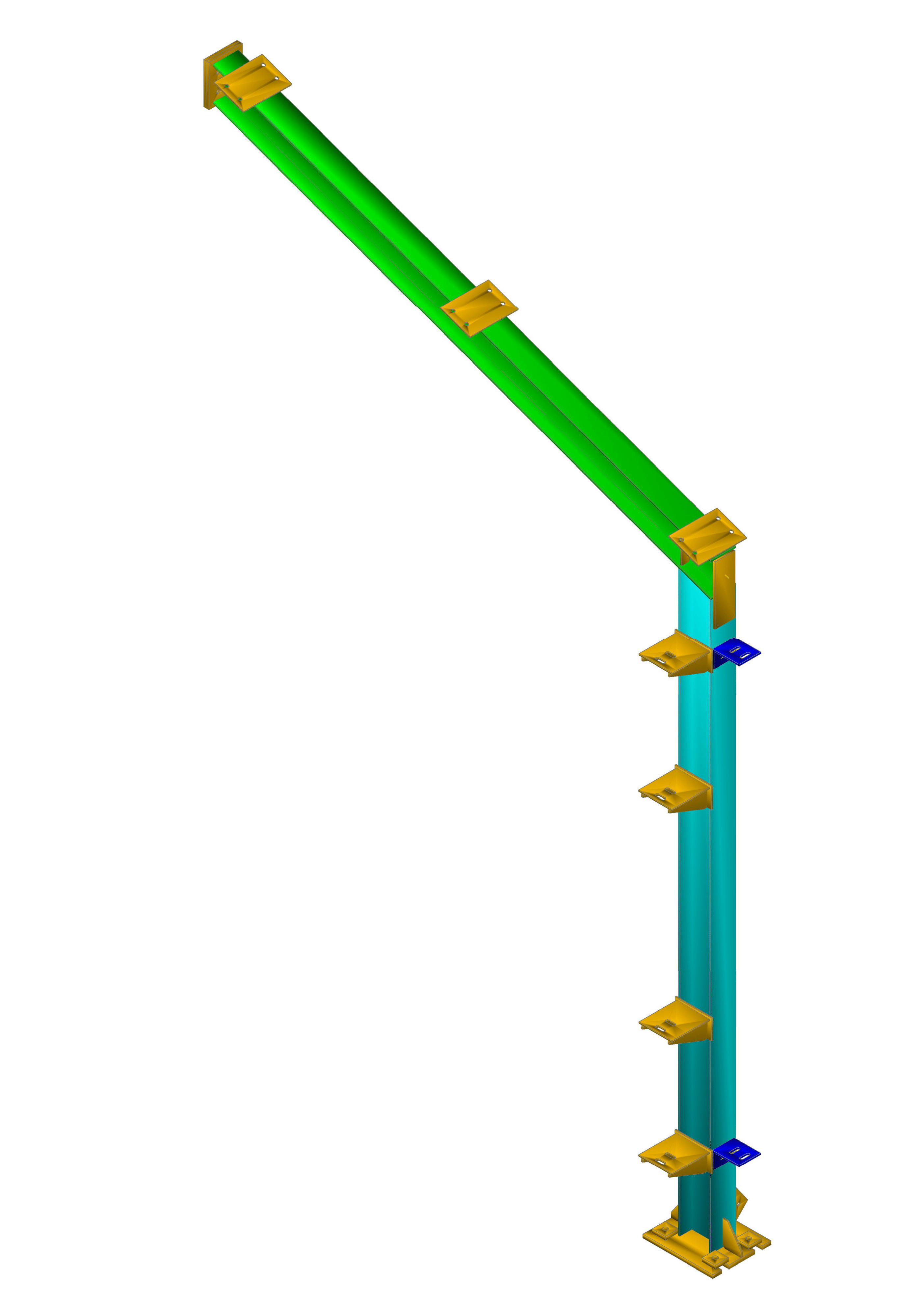

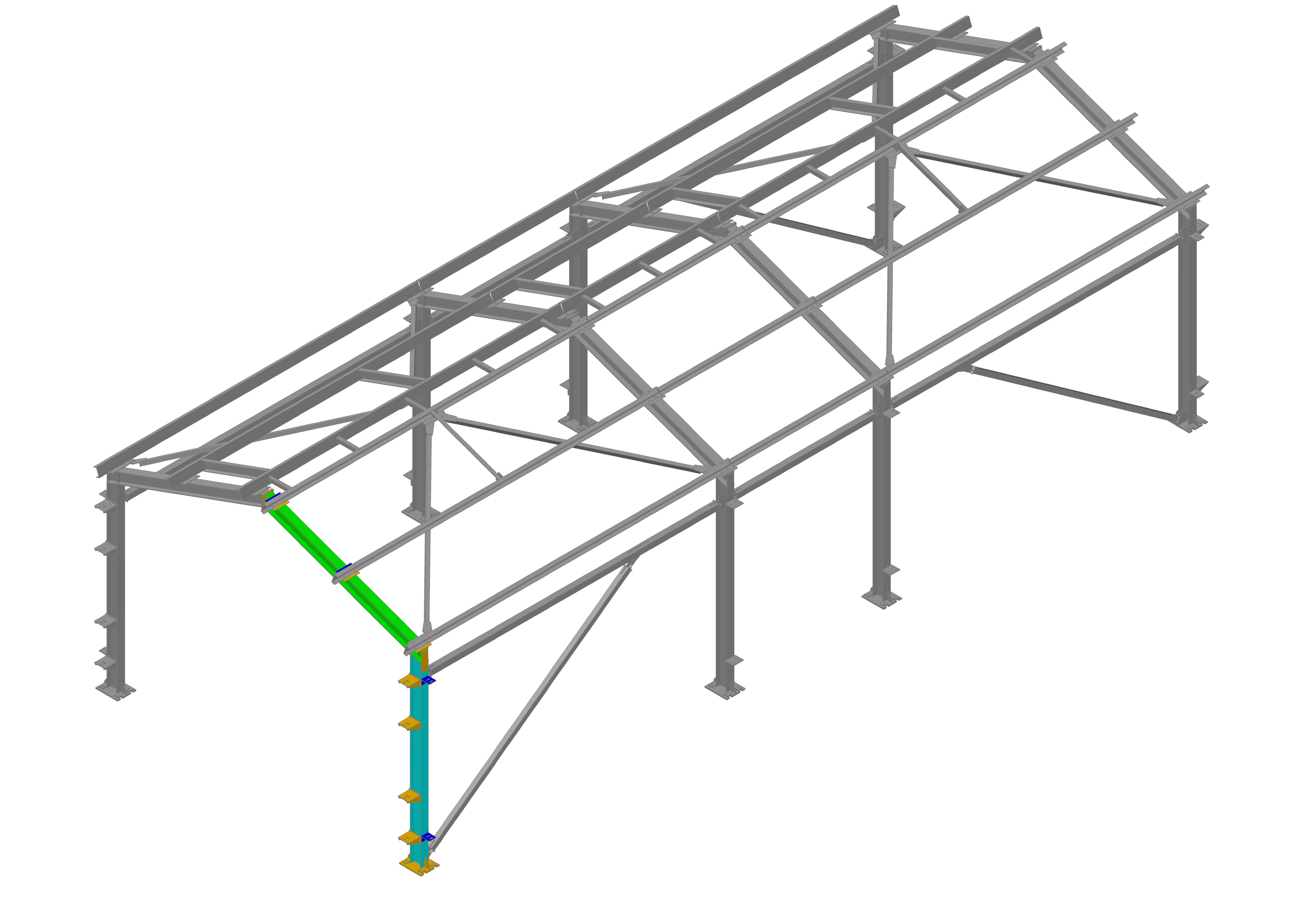

3. Формирование сборок/отправочных марок (габарит сборок зависит от производственных мощностей цеха металлоконструкций и принятого способа доставки готовых металлоконструкций на строительную площадку (габарит транспортной платформы))
4. Разработка монтажных схем
5. Разработка чертежей отправочных марок
6. Формирование таблиц (сводная спецификация металлопроката, список чертежей, ведомость монтажных схем)
Примечание: все чертежи разрабатываются в строгом соответствии с действующими стандартами Системы проектной документации для строительства (СПДС) и Единой системы конструкторской документации (ЕСКД).
При описанном методе разработки чертежей КМД:
- исключается вероятность ошибок и пересечений металлоконструкций при монтаже;
- уменьшается срок разработки КМД за счет автоматического формирования чертежей из построенной 3Д модели.
